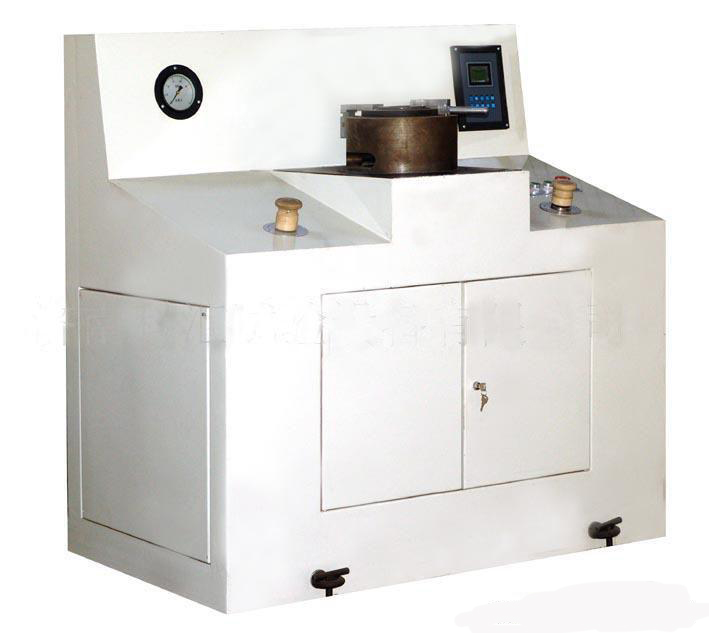

數顯半自動杯突試驗機GBS-60B
數顯半自動杯突試驗機GBS-60B
產品分類： 數顯半自動杯突試驗機
產品概述：本杯突試驗機主要用于金屬薄板和薄帶的工藝性能試驗，檢驗薄板和薄帶的塑性變形性能。滿足國標GB/T 4156-2007《金屬材料 薄板和薄帶埃里克森杯突試驗》的要求。采用液壓夾緊、液壓沖壓的復合油缸；試樣出現裂紋自動停車，易于觀察裂紋；有峰值記憶功能.
本杯突試驗機主要用于金屬薄板和薄帶的工藝性能試驗，檢驗薄板和薄帶的塑性變形性能。滿足國標GB/T 4156-2007《金屬材料 薄板和薄帶埃里克森杯突試驗》的要求。
采用液壓夾緊、液壓沖壓的復合油缸；試樣出現裂紋自動停車，易于觀察裂紋；有峰值記憶功能，即沖壓力、變形深度自動記憶；翻轉式夾具，沖頭及試樣更換、裝卸方便。
GBS-60B型為數顯半自動杯突試驗機，采用手動操作，手動調節試驗速率，光柵尺測量位移，單片微機記錄、運算數據并判斷停車。
主要技術指標：
|
規格型號 |
GBS-60B |
|
可試鋼板厚度 |
標準杯突試驗0.1-2mm，（非標杯突試驗:0.1-3mm） |
|
板材寬度 |
100mm |
|
沖頭行程 |
60mm |
|
夾緊活塞行程 |
19-21 mm |
|
沖杯負荷 |
60kN |
|
夾緊負荷 |
25kN |
|
模具規格 |
標準沖頭直徑：Φ20±0.05mm，標準墊?？讖剑害?3±0.1mm
標準壓?？讖剑害?7±0.05mm；（非標定做） |
|
數顯分辨率 |
0.01mm |
|
數顯方式 |
LCD數顯 |
|
顯示內容 |
夾緊力、沖壓力、位移及杯突值、速率 |
|
控制方式 |
手動調節速率、自動判斷記錄杯突值 |
|
結構特點 |
復合油缸、雙油泵供油、光柵尺測量 |
